Размеры труб из ПВХ и ХПВХ

Трубы из ПВХ производятся двух типов:

• толстостенные (Sch40)
• тонкостенные (PN15, PN12, PN9), выпускаемые по новым европейским нормам PN EN-1452. Размеры этих труб по наружному диаметру соответствуют размерам стальных оцинкованных труб.

Трубы из ХПВХ производятся также двух типов:

• ХПВХ Green Line® Type I для систем холодного и горячего водоснабжения;
• ХПВХ FlowGuard GoldTM (FGG) Type II для систем отопления, холодного и горячего водоснабжения.

Трубы из ХПВХ диаметром до 2" производятся в системе стандарта медных труб с маркировкой CTS (Copper Tube Size). Трубы CTS/ХПВХ используются для замены металлических труб (без перепроектирования), т.к. последние при неблагоприятных условиях подвергаются эрозии, коррозии, покрываются осадком, что значительно сокращает их долговечность.

Трубы ХПВХ до 2" выпускаются с толщиной стенки, пропорциональной наружному диаметру (SDR11), что позволяет применять эти трубы диаметром от 1/2" до 2" при одном и том же рабочем давлении. Трубы ХПВХ диаметром 2 1/2", 3”, 4” выпускаются толстостенными с маркировкой Sch 80 (для промышленного применения), а также соответствуют стандарту медных труб.

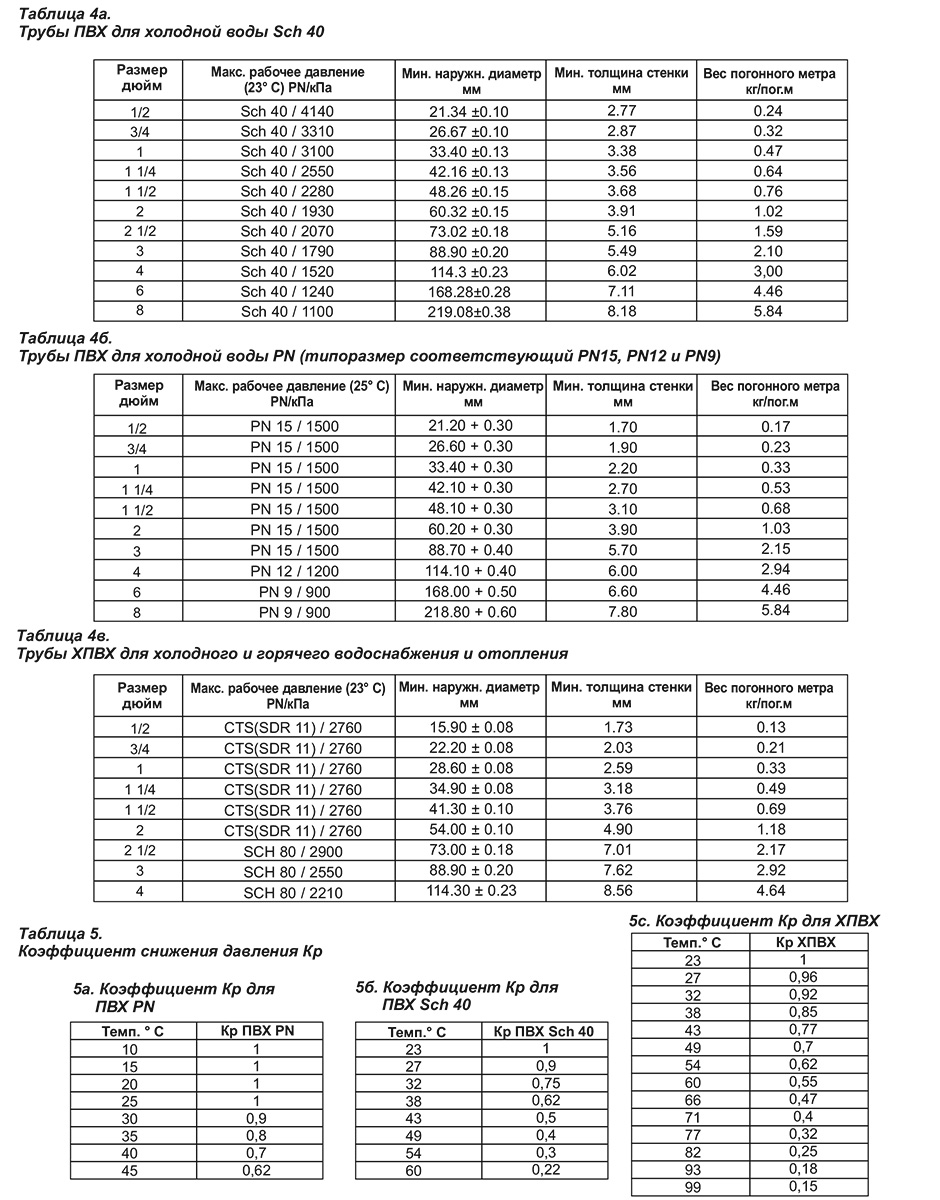

Типы и технические параметры труб приведены в таблицах 4а, 4б, 4в.

Внимание:

1. Не рекомендуется применять трубы ПВХ и ХПВХ в системах для сжатого воздуха, а также в газовых магистралях (для этого применяются специальные трубы).
2. При температуре рабочей среды свыше 23°С уменьшается максимально допустимое рабочее давление. Значение коэффициента снижения давления зависимости от типа трубы и температуры отражено в таблице 5 (а, б, в).
