Крепление труб ПВХ и ХПВХ

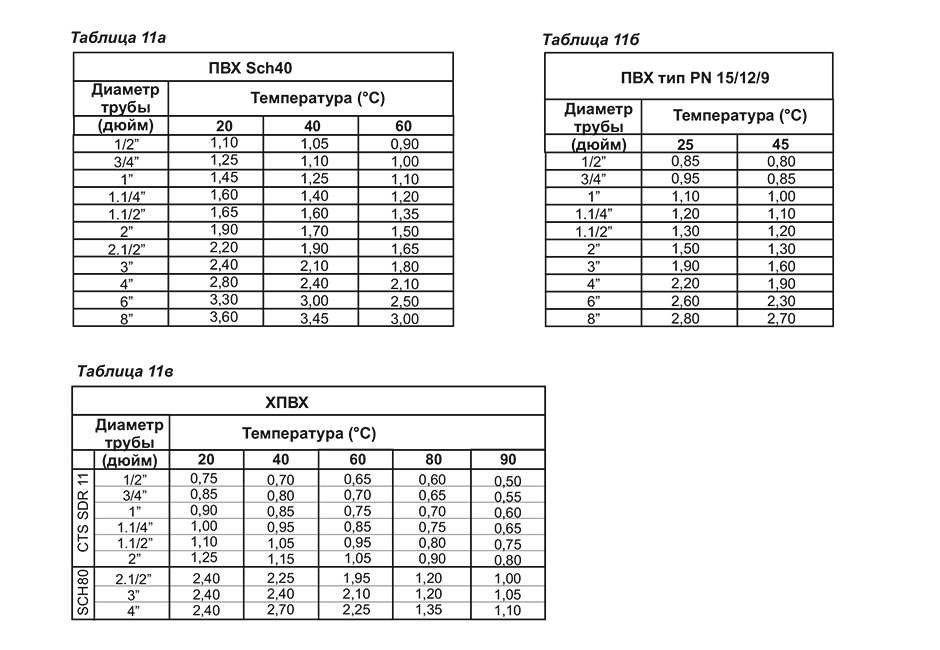

С целью обеспечения нормальной работы открытого трубопровода, трубы с помощью специальных пластиковых или металлических держателей необходимо прикреплять к строительным конструкциям через определенные интервалы. Расстояние между точками крепления труб (м) на горизонтальных участках трубопровода приведено в таблицах 11а, 11б, 11в:

Примечания:

1. Подсоединяемые к трубам приборы, счетчики, фланцы, фильтры, краны и др. закрепляются индивидуально, с обеих сторон.
2. На практике для труб холодного водоснабжения диаметром до 1" расстояние между точками крепления принимается равным 0,9 м, более 1" – 1,2 м.

На вертикальных участках трубопровода приведенные в таблицах 11а, 11б, 11в расстояния можно увеличить в 1,3 раза для труб, работающих при температуре до 60°С, и в 1,2 раза – при более высоких температурах.

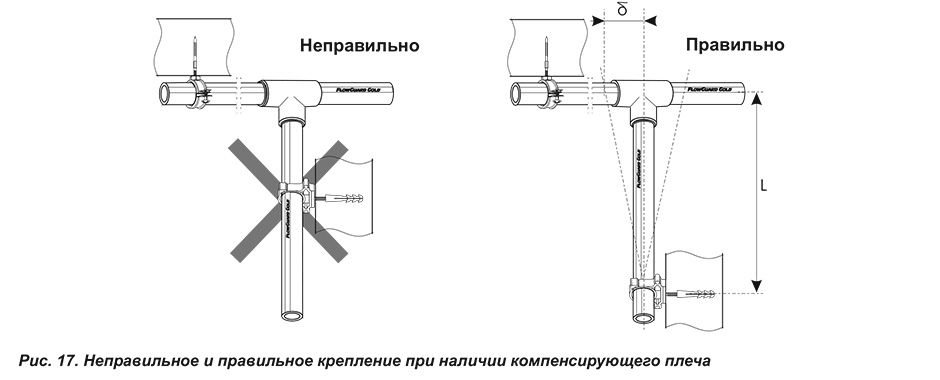

Вертикальные трубы должны закрепляться при каждом проходе через перекрытие или изменении направления на 90°, при этом необходимо учитывать компенсирующее плечо. На рис. 17 показано неправильно и правильно расположенное крепление вертикальной трубы при наличии компенсирующего плеча.

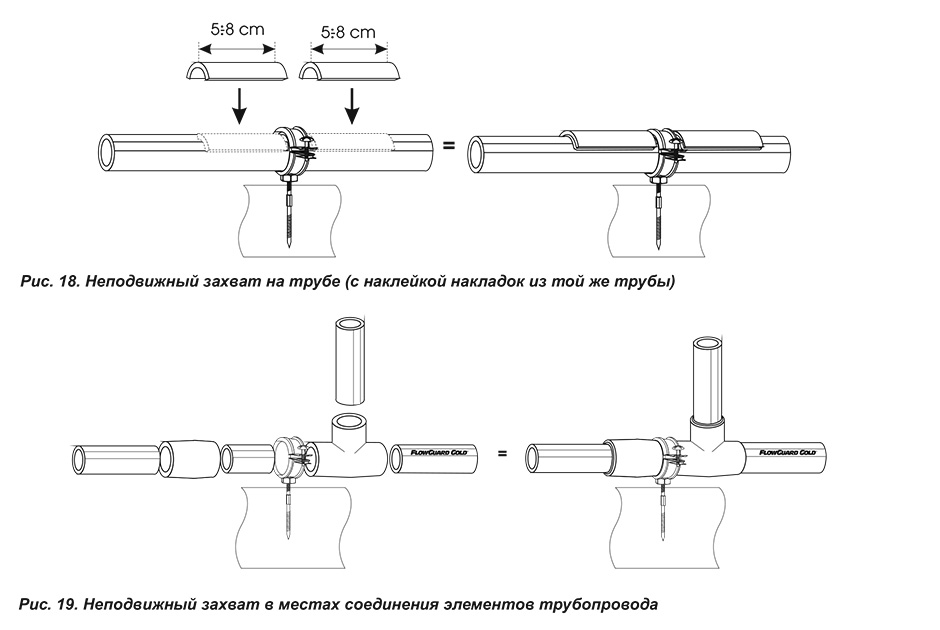

На длинных участках трубопровода крепление выполняется как неподвижным (жестким), так и подвижным, с учетом компенсации. Неподвижно закрепляются на стене устанавливаемые на трубах устройства, вентили, краны, арматура и др. Способы крепления неподвижных захватов на трубе приведены на рис. 18,19.

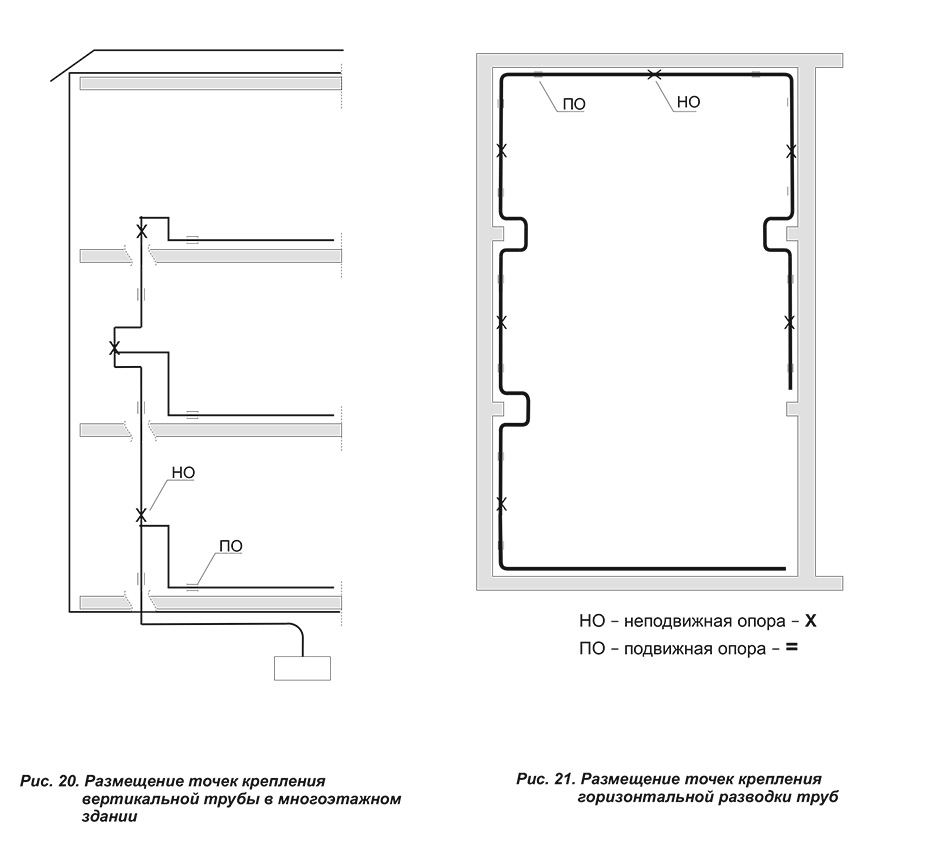

Пример расположения неподвижных и подвижных точек крепления стояка трубопровода в многоэтажном здании показан на рис. 20, а горизонтальной разводки – на рис. 21.

Подвижная опора должна обеспечивать возможность осевого перемещения трубопровода без значительных сопротивлений и не вызывать повреждений поверхности трубы. Выполняется с использованием пластиковых держателей.

Металлические держатели с упругой прокладкой из EPDM применяются только в случае необходимости, например, при креплении кранов, приборов и др. или в местах неподвижных захватов.

Иногда, принимая во внимание значительную длину компенсирующего плеча, применяют подвесные антисейсмические держатели. Такие держатели обеспечивают возможность перемещения трубы по всем направлениям.
